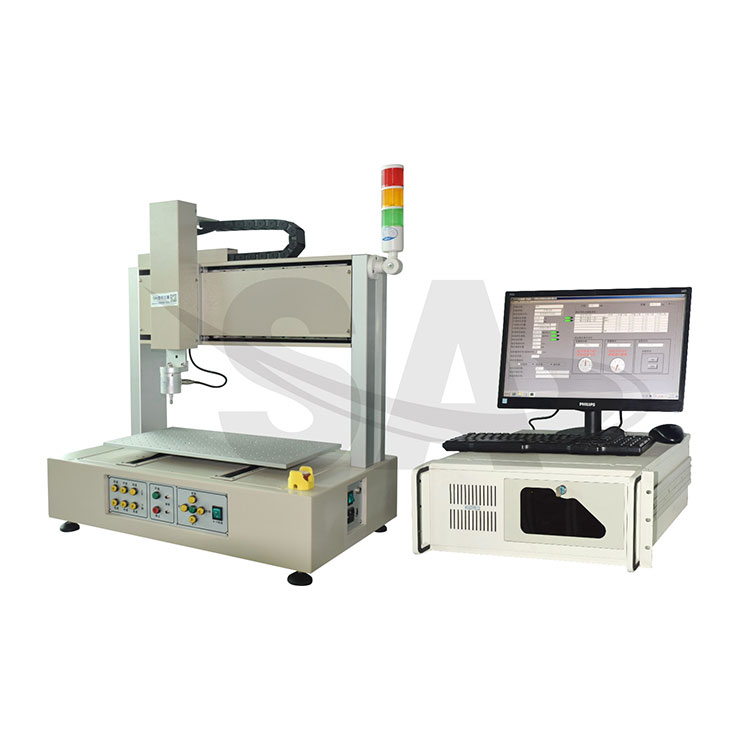

荷重位移曲线仪是用线性地客观形象地表示出非直观的感官事物的仪器，荷重位移曲线仪用高精度的伺服马达保证显示行程与仪器实际走的行程一一对应：用高精度的力量传感器感应力大小的变化：并经过电脑处理得到完全准确的荷重曲线实验的数据，由此荷重位移曲线仪也称全自动荷重行程曲线测试仪。
荷重位移曲线仪主要适用于电脑键盘按键；手机按键；遥控器按键；导电橡胶按键；金属、弹片按键；薄膜开关按键；各类有触感按键开关。荷重位移曲线仪可测峰值、谷值、手感、高度，DIN等各种连接器的插拔测试以及连接器的各种力量分析。荷重位移曲线仪还适用于各种引张弹簧、压缩弹簧之荷重-高度动态分析及测定。
荷重位移曲线仪是采用大规模集成电路，数字化，高可靠性的材料试验仪器。荷重位移曲线仪综合国内外同类机型的优点，体积小、重量轻、精度高、使用方便等特点。可配置数据处理系统和打印，可配置微机处理系统。为了使荷重位移曲线仪处于良好的工作状态、具有较长的使用寿命。
如何使用荷重位移曲线仪进行测试：
1、测定运动方式去回程双向测定，荷重位移曲线仪设定测试速度，设定测试次数“开始测定位置，一次检出原点”。
2、将被测产品公母连接插好，用夹具夹稳，要夹垂直，自动求心装置要在中心位置附近，不能跑偏，以免影响荷重位移曲线仪自动求心功能和损坏装置。
3、荷重，行程归零，按荷重位移曲线仪面板的移动按钮使测试产品的公母端分离，以不完全脱出为原则，看界面显示的移动行程。
4、荷重位移曲线仪设定测试行程，原则上要小于实际行程12mm。
5、荷重位移曲线仪设定各项参数后，点档案，点荷重位移曲线仪预设置储存，存档案，档案名称只能用字母和数字及“．”，“－”，不能有空格。
6、到执行画面测试若不能求行程时，则必须用高度规量出公插头的插入行程，调整好公母连接器的位置，设定其行程同样设定行程不能大于量出的行程起始位置也很重要。
