拉力试验机夹具对于拉力机后期使用的重要性

作为拉力试验机的重要配件,拉力试验机夹具的好坏将会直接影响到拉力机后期的使用,一般来说,根据试验方法的不同,我们可以将拉力机夹具分为以下几种,分别是:拉伸类夹具、压缩类夹具、弯曲类夹具、剥离类夹具、剪切类夹具等,我们在选择拉力机夹具时,一定要根据自身实际情况进行选择。为了保证拉力机后期使用的稳定性,对于拉力机夹具也是有一定要求的,包括:对夹具材料的要求以及对于夹具结构的要求,其中:

1、对夹具结构的要求:

1)夹具本身没有固定的结构,这和主机有明显的区别,主机国内、国外的大同小异,而夹具国外的、国内的区别很大,不同公司间也有大的区别,这主要取决于公司的整体水平,设计人员的经验的积累。国外的夹具一般做工细致,可靠性较高,但价格较高,处在市场,而我们的夹具,由于涉足行业广,在国内的市场份额大,在一定程度上可以取代部分国外的夹具,处在中市场。但在一 些新材料、特种材料用夹具上,国内与国外水平还有一定差距。

2)拉力试验机夹具的设计主要依据材料的试验标准及试样(特指成品及半成品)的型状及材质。以上所说的试验标准是指ISO、ASTM、DIN、GB、BS、JIS…等, 还有企业标准、行业标准等,这些标准中一般都对试样制样及试验方法都有严格的规定,我们可以根据试样及试验方法的不同设计不同的夹具。对于特殊试样(成品及半成品的)使用的夹具,主要根据试样的型状及材质设计夹具。

3)拉力试验机夹具本身就是一个锁紧机构,我们知道机械上的锁紧结构有:缧纹、斜面、偏心轮、杠杆等,夹具就是这些结构的组合体。试验机用夹具在结构上没有固定的模式, 根据不同的试样及试验力大小,在结构上差别很大(大试验力的试样一般采用斜面夹紧结构,随试验力的增加,夹紧力随之增加,台肩试样采用悬挂结构等)。

2、对夹具材料的要求:

1)对一些小试验力的夹具,与试样接触的表面采用粘软质胶皮等。

2)对一般的金属及非金属试样:夹具的钳口直接与试样接触,一般都选用合金结构钢,合金高碳钢(或低碳合金钢)、冷作模具钢等,通过适当的热处理工艺(淬回火、渗碳淬火等)增加其强度、耐磨性;有时也在钳口处镶装特种钢材,或在钳口表面喷涂金钢砂等。

3)夹具体一般采用中碳钢、合金结构钢,通过适当的热处理工艺增加其力学性能。有时为了减轻重量也采用铝合金等有色金属及特种金属。有时也采用铸造结构。

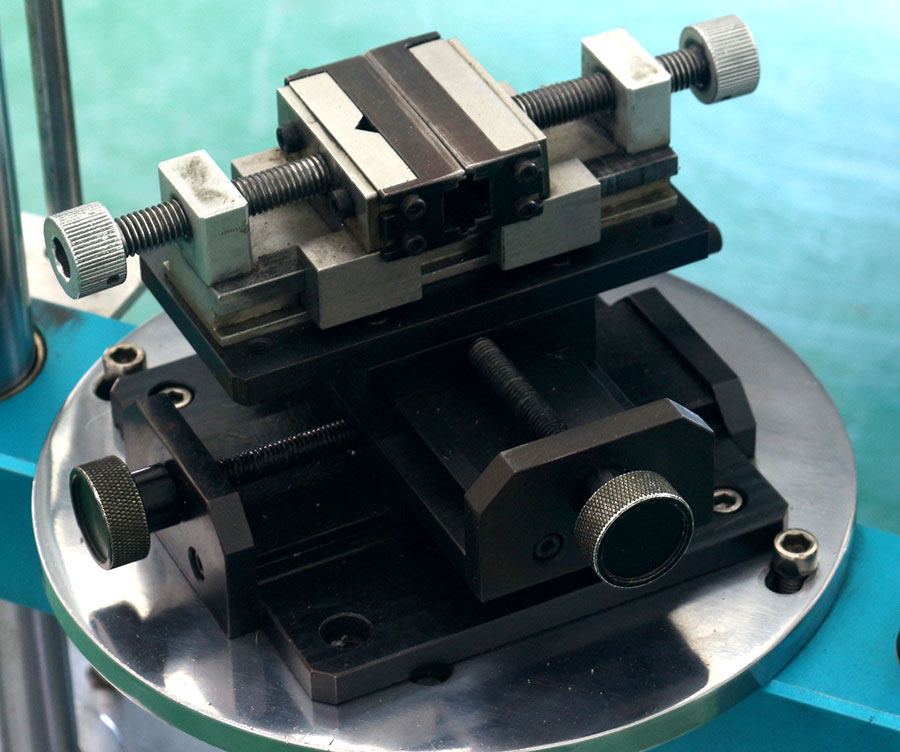

拉力试验机夹具对于拉力机后期使用的重要性(图1)
