插拔力试验机测试实例操作说明


插拔力试验机测试实例操作说明

  一:插拔力的测试

  1、 测定运动方式:去回程双向测定,速度1~300(标准机速度)任意调节,测试次数1~10000000任意调节。"开始测定位置,一次检出原点"

  2、 将被测产品公母连接插好,用夹具夹稳,要夹垂直,自动求心装置要在中心位置附近,不能跑偏,以免影响自动求心功能和损坏装置。

  3、 荷重,行程归零,按面板的移动按钮使测试产品的公母端分离,以不完全脱出为原则,看界面显示的移动行程。

  4、 设定测试行程,原则上要小于实际行程0.1~0.2mm.

  5、 设定各项参数后,点档案,点预设置储存,存档案,档案名称只能用字母和数字及".","-",不能有空格.

  6、 到执行画面测试.

  若不能求行程时,则必须用高度规量出公插头的插入行程,调整好公母连接器的位置,设定其行程.同样设定行程不能大于量出的行程.起始位置也很重要.

  二:破断裂的测试

  1、 将测试产品夹入上夹具或下夹具,调整上下夹具的高度,以能夹稳产品为准。

  2、 设定为“破断裂测试“,行程以大于测试产品的实际行程为准,以便能完全拔出。

  3、 设定速度,次数,存储档案。

  4、 归零,夹稳测试产品。(注意夹稳后不要再归零)

  5、 执行画面测试。

  三:退PIN测试

  1、 用测试棒连接传感器接口,测试产品放下夹具,调整适当位置;

  2、 设定荷重测定范围,要大于所能退出产品的力,行程测定范围要小于"PIN"高出绝缘面的行程.以免行程过大,在执行画面中不能抓到退PIN的实际力值.

  3、 选"荷重零点位置(有力时才开始计行程),每次检出原点",存档.

  4、 执行操作.

  另一种方法是:测定运动方式为"去程单向测定",其他设置一样.只是在曲线中没有黑色回程力曲线.

  四:恒定压力,拉力测试

  1、 选恒定压力,软件会自动跳出“力”与“时间”的数据框。分别填写要测试的力与时间,存挡;

  2、 夹住测试产品,调整合适位置;

  3、 测试,当感应到设置力值时,才开始计时,一直到设定时间完成。

  恒定拉力同样设定,只是恒定拉力测试无回程。

  注意此两种测试速度要慢,一般是30左右。

  五:纵向力测试

  1、 需选定荷重零点位置,每次检出原点,单位选“克”

  2、 选用测试棒连接对应规格的测试头

  3、 调整位置测试,就能测试出对应行程的对应力值

  有些客户是需要底部为零点对应行程的对应力值,可以咨询毫克仪器售后技术人员

  六:荷重-位移测试

  当用户要想测试产品在:压一个要求的力值时,产品的变形行程是多少时,或者变形一定位移时力值是多少,可按以下操作步骤:

  1、 设定荷重测定范围为所要求的力值,行程够大;

  2、 选荷重零点位置,每次检出原点,

  3、 速度(一般在30左右),次数,存档。

  4、 测试,看波形图中imax的行程就为要求测试出的行程。

  七:接触电阻测试

  1、 按正常插拔力测试设定参数

  2、 在测定项目栏后一栏选择插入点电阻值

  3、 用阻抗测试夹具夹住对应的连接器公母端

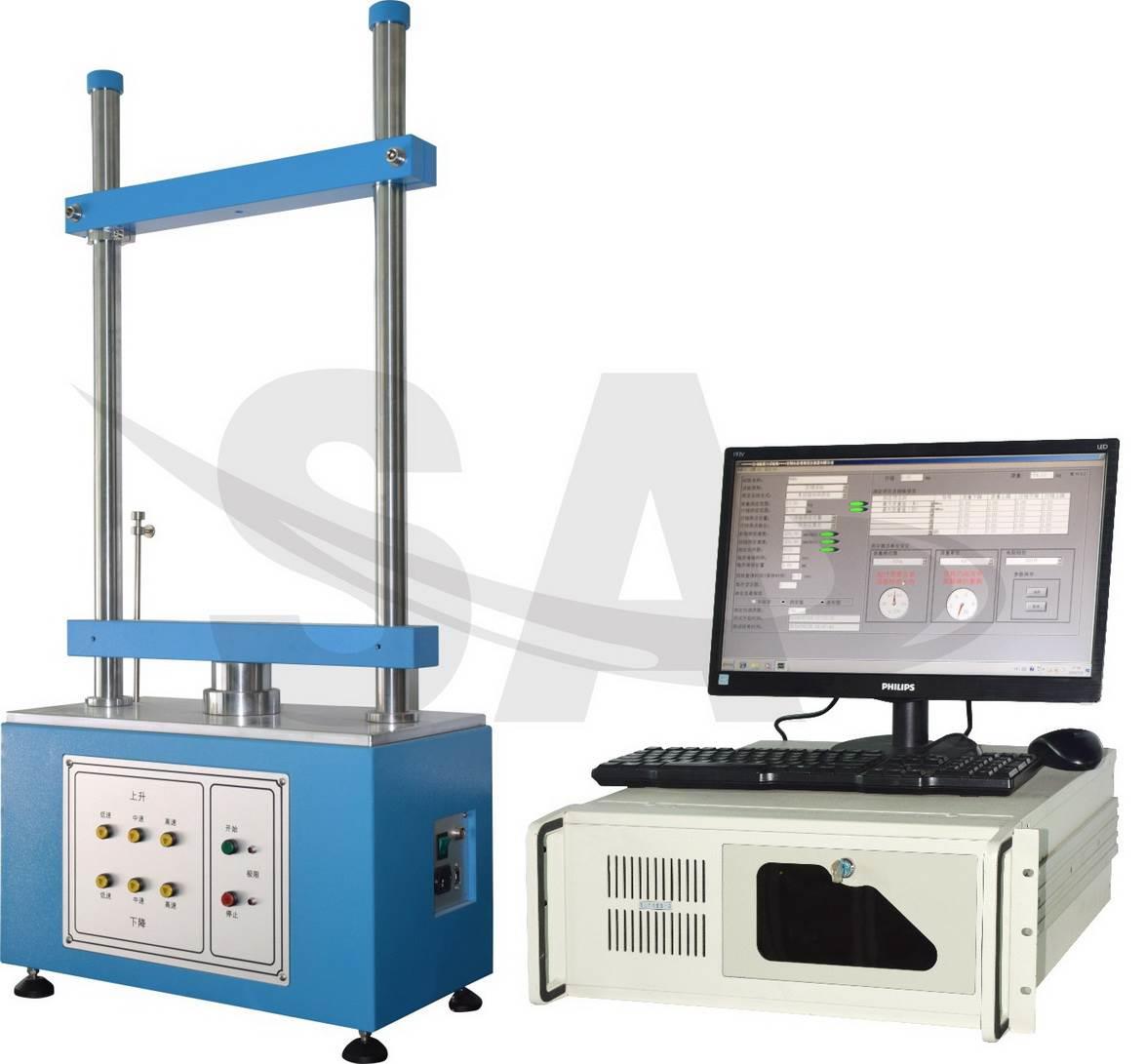

  4、诸如其他引申出来的测试项目如抗弯折试验,剥离力测试,弹片开关的位移荷重测试,恒定拉力寿命测试,断裂时的力值测定等诸多功能微克插拔力试验机都能实现。插拔力试验机测试实例操作说明(图1)检测设备
