常用的拉力试验机引伸计种类

拉力试验机又名万能材料试验机。万能试验机是用来针对各种材料进行仪器设备静载、拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能试验用的机械加力的试验机,适用于塑料、板材、管材、异型材,塑料薄膜及橡胶、电线电缆、钢材、玻纤维等材料的各种物理机械性能测试为材料开发,为物性试验、教学研究、质量控制等不可缺少的检测设备,拉力机夹具作为仪器的重要组成部分,不同的材料需要不同的夹具,也是试验能否顺利进行及试验结果准确度高低的一个重要因素。

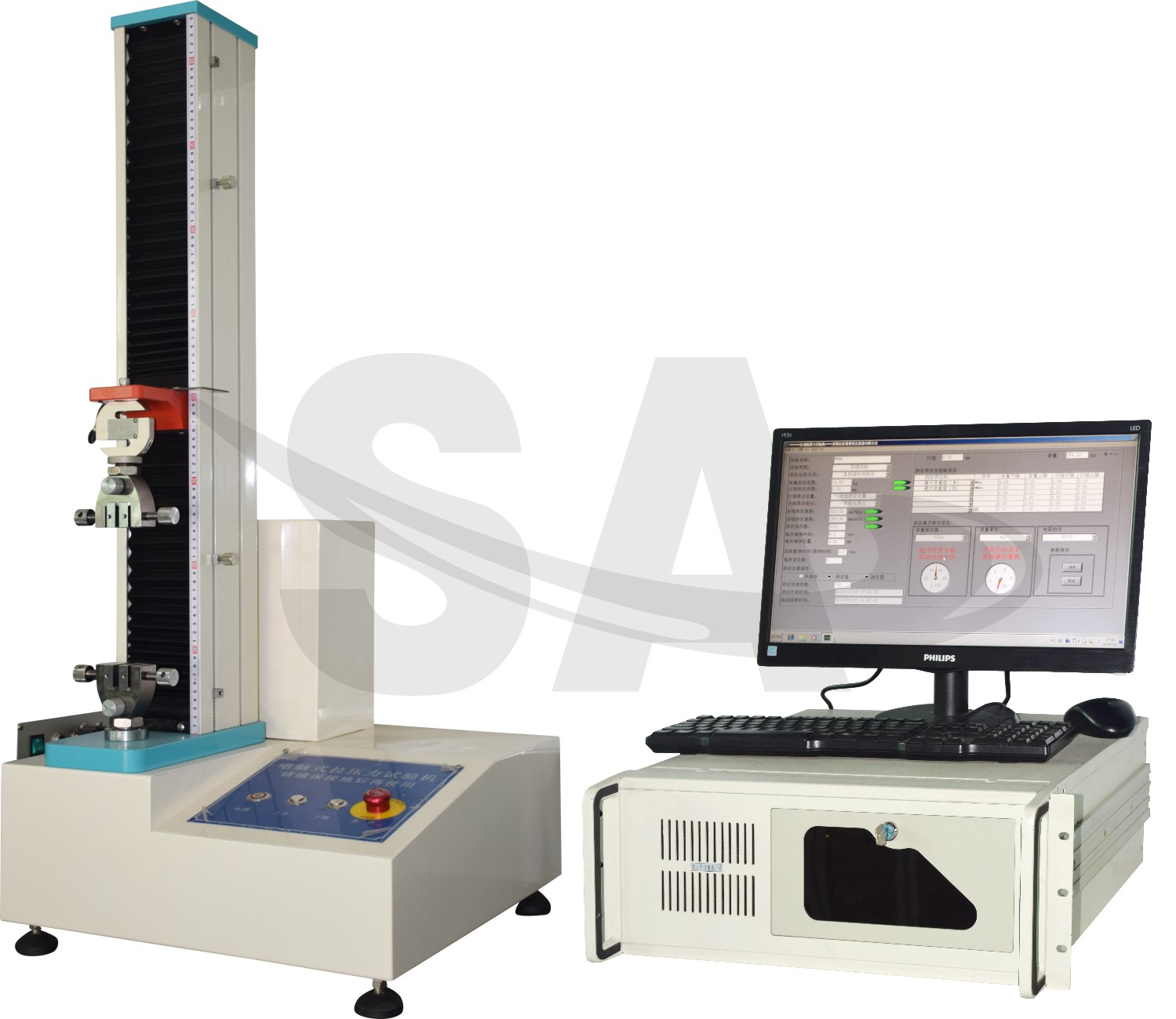

常用的拉力试验机引伸计种类(图1)

除了夹具以外引伸计也是拉力试验机做拉伸试验时不可或缺的一部分,特别时对于橡胶电线电缆和一些钢材行业。

拉力机引伸计是测量构件及其他物体两点之间线变形的一种仪器,通常由传感器、放大器和记录器三部分组成。

引伸计的原理则是传感器直接和被测构件接触。构件上被测的两点之间的距离l为标距,标距的变化△l(伸长或缩短)为线变形。构件变形,传感器随着变形,并把这种变形转换为机械、光、电、声等信息,放大器将传感器输出的微小信号放大。记录器(或读数器)将放大后的信号直接显示或自动记录下来。

引伸计的种类很多,大致可分为机械式引伸计、光学引伸计和电磁式引伸计等。这些引伸计的灵敏度一般可达1微米。拉力机上常用的则是以下几种引伸计。

1.金属引伸计

金属引伸计:通常应用于金属材料拉伸。而金属拉伸与其他材料又有几点不同,首先就是拉伸速度和夹取引伸计时机的问题。弹性变形阶段,金属的变形量很小而拉伸载荷迅速增大。这时候如果以横梁位移控制来做拉伸试验,那么速度太快会导致整个弹性段很快就被冲过去。一般的钢材屈服强度就小于600Mpa,所以只需要1秒钟就把试样拉到了屈服,这个速度就太快了。在GB228-2002里面建议了,“在弹性范围和直至上屈服强度,试验机夹头的分离速率应尽可能保持恒定并在规定的应力速率的范围内(材料弹性模量E/(N/mm2)<150000,应力速率控制范围为2—20(N/mm2)?s-1、材料弹性模量E/(N/mm2)≥150000,应力速率控制范围为6—60(N/mm2)?s-1。若仅测定下屈服强度,在试样平行长度的屈服期间应变速率应在0.00025/s~0.0025/s之间。因此在装有金属引伸计时拉伸的速度为0.2mm/min,在拉伸1mm后取下引伸计,再取下引伸计后则以3mm/min的速度进行拉伸直至断裂。用引伸计才是最准确的。引申计的量程小,一般用在屈服和屈服之前使用,如在屈服后继续使用,会损坏引申计。

大变形引伸计:主要用于测量于橡胶塑料等材料的伸长率,能旋转90°,以最小化所需工作空间,通常使用的温度为5到40℃ 。可根据不同材料用螺丝旋钮调节所需的夹持力度。

3.视频引伸计

1. 无需接触式样,无需与力学传感器进行连接、固定、高精度、对试样无影响,无破坏可实现试样破断的测量。没有传感器的限制。

2. 应用广泛,可应用于不同领域的所有材料、可用于软质和硬质材料的试验、可用于金属和非金属材料的拉伸、压缩、弯曲试验等。

3. 高温视频引伸计还可用于200到300℃的高温拉伸变形测量。

4. 多应用于一些危险无法直接接触的实验样品。
